摘要：本文介绍了如何配置转换任务，将SLDASM和SLDPRT格式的模型文件转换成STEP文件，并修改工作流程，实现当模型文件审批通过后，该任务能够执行。
一、 输入任务插件

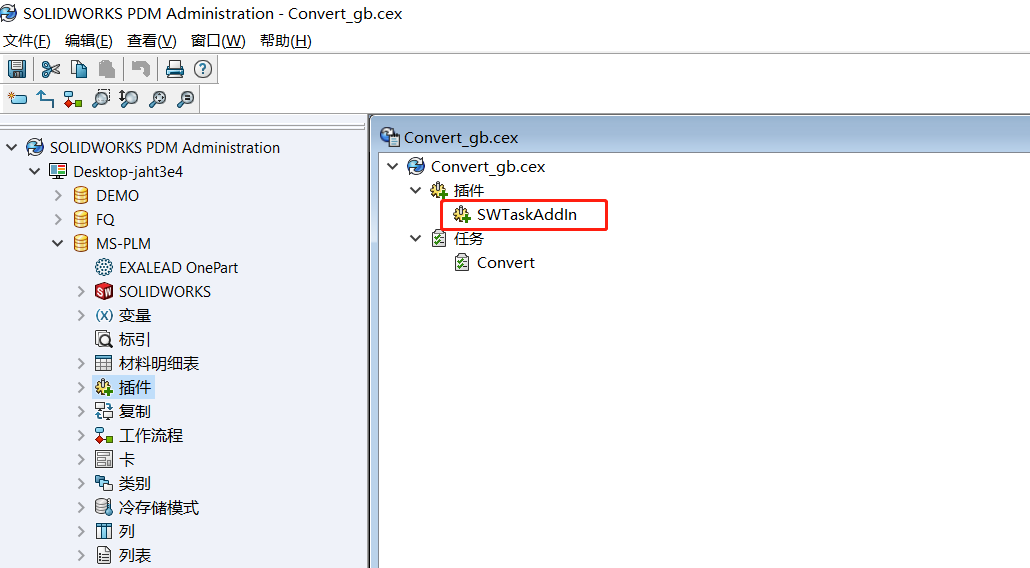

1、在管理工具中，右键单击对应库并选择输入
2、从文件夹“安装路径中的Default Data”中打开文件“Convert_ gb.cex”
3、单击【确定】完成输入
二、 配置任务主机

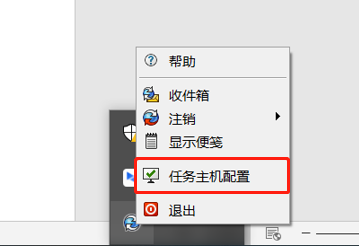

1、在任务栏中单击Enterprise PDM图标，选择【任务主机配置】

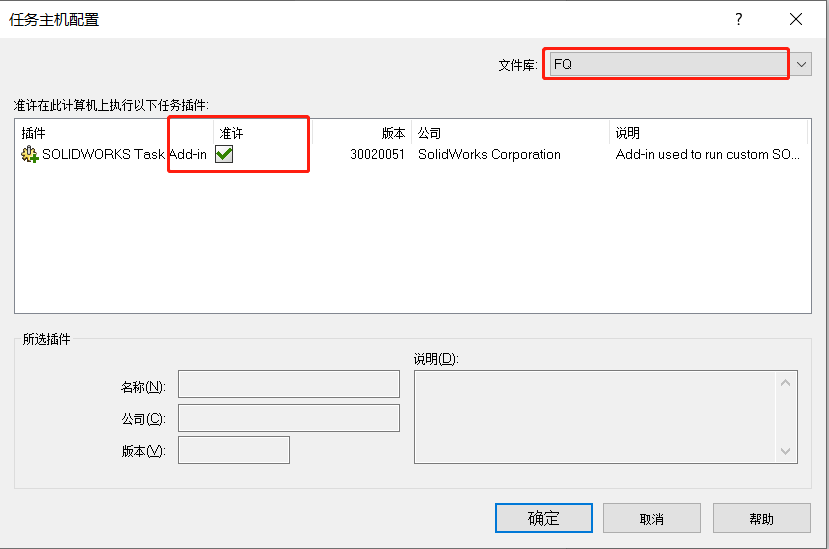

2、选择需要操作的文件库并选中【准许】
单击【确定】
三、 配置任务
1、在管理工具中展开【任务】节点。
双击【Convert】任务。
选择下图所示的插件选项。
单击【下一步】

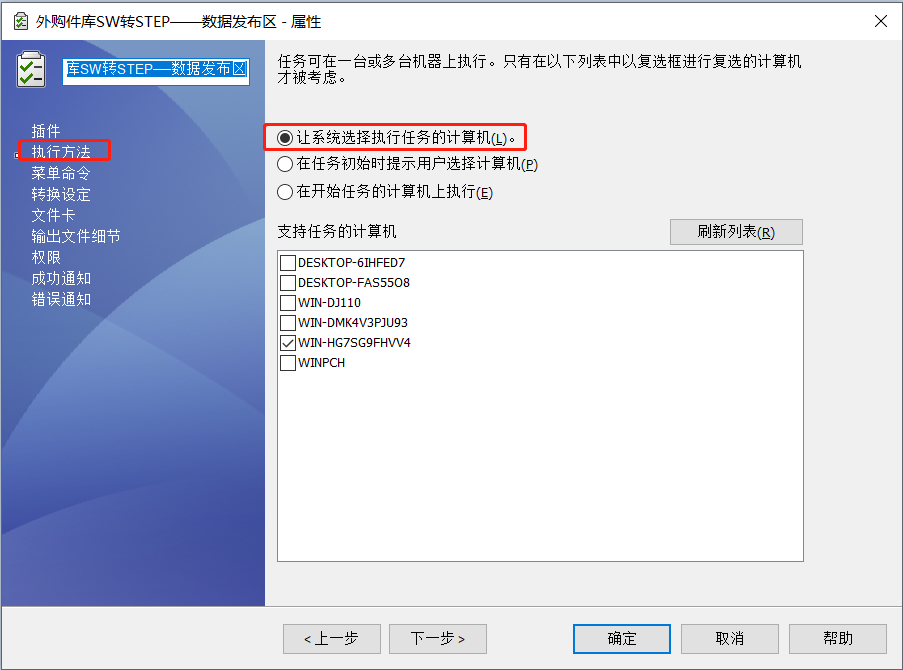

2、执行方法选择【让系统选择执行任务的计算机】
选择列表内的计算机
单击【下一步】

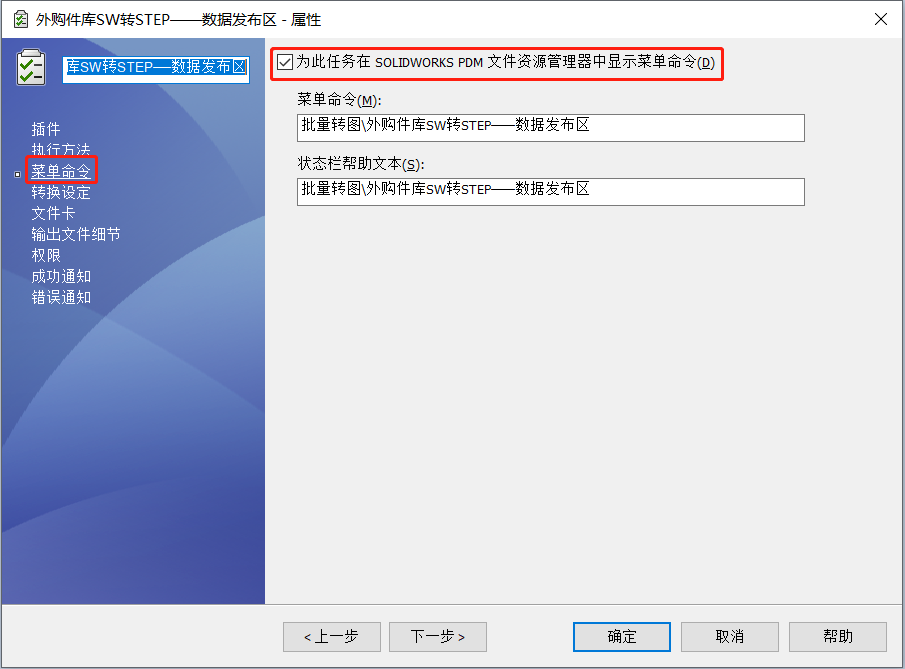

3、菜单命令处勾选【为此任务在SOLIDWORKS PDM文件资源管理器中显示菜单命令】
在菜单命令处写上对应的提示文字
单击【下一步】

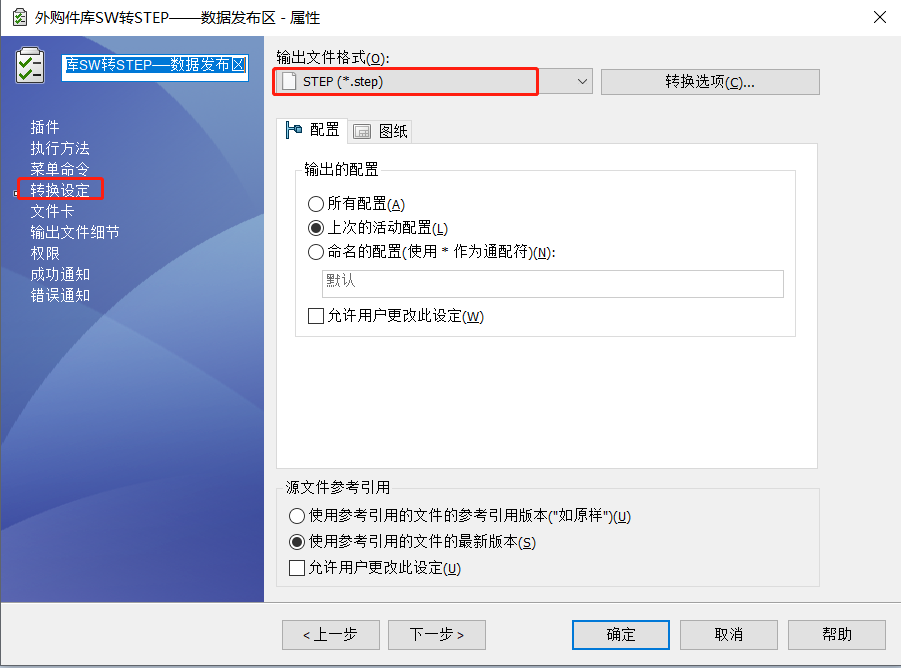

4、转换设定：在输出文件格式中选择STEP格式
在【配置】选项卡中，输出的配置选择【上次的活动配置】
对于源文件的引用，选择【使用参考引用文件的最新版本】

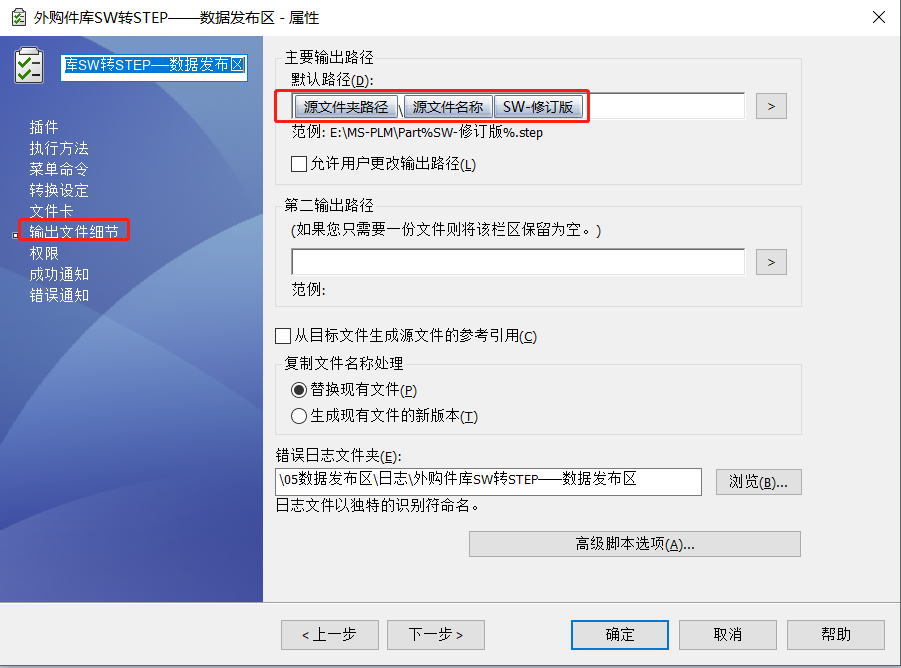

5、输出文件细节：设置默认路径为库根文件夹路径，输出效果为库根路径+源文件名称+修订版，不允许用户更改输出路径
出现文件名重复时，替换现有文件。

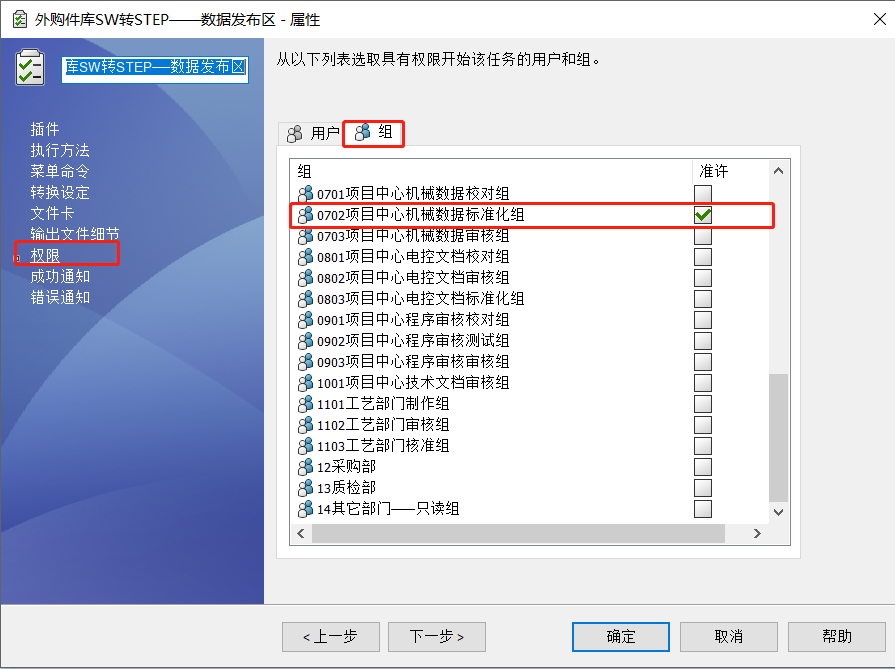

6、权限：选取【组】选项卡，准许具有执行任务权限的组，赋予其执行任务的权力。
7、通知：略
四、 修改工作流程，自动触发任务

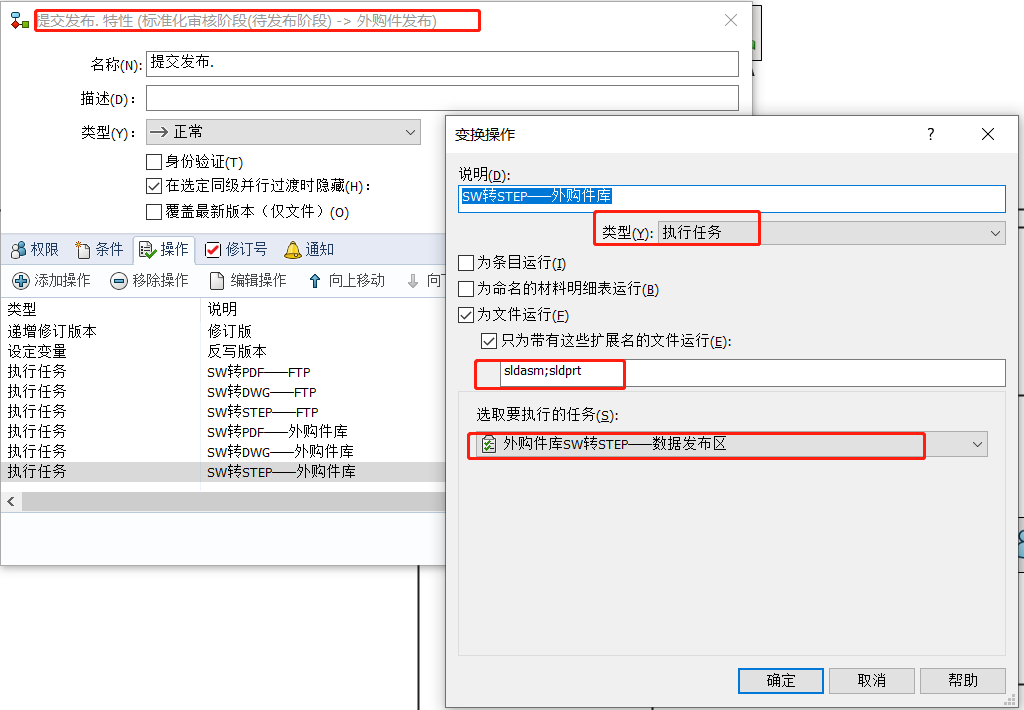

将上述设置好的任务添加到工作流程中，才能实现图纸的转换。例如在标准化审核阶段到外购件发布之间的变换中，添加一个类型为“执行任务”的操作，并将上述任务添加进去，那么当用户执行标准化审核阶段到外购件发布这一状态变换时，系统就会自动生成STEP文件，并保存到之前自定义的路径。

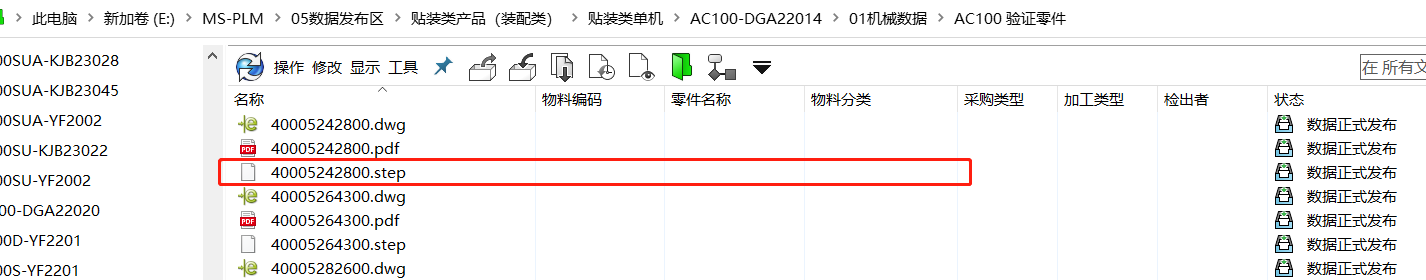

具体效果如下图：
