SOLIDWROKS Motion是SOLIDWORKS中一个高性能的插件，能够帮助设计中完成虚拟样机的仿真分析工具，Motion是关于时间与运动状态的模拟分析软件，可以从软件模拟中去获取需要的信息。同时Motion也能运用到动画方面，完成运动仿真后制作成有效动画，更具说服力。

今天就以传动产品仿真为案例给大家进行分享。

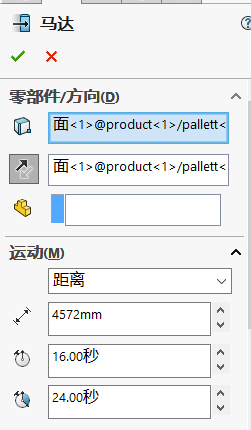

整体运动过程就是通过添加马达提供动力的方式来完成。（第一步通过添加位移、时间马达控制平台运动）

完成马达设定后要考虑运行算例问题，发现其中有间距配合在其中，因此要压缩配合才能运行。

继续添加第二个马达运转：表达式方式马达往复运转。

STEP(TIME,10,0,12,28.8651167426)+STEP(TIME,12.1,0,15,38.6276708776)+STEP(TIME,22,0,25,-67.4927876202)

位置控制如图

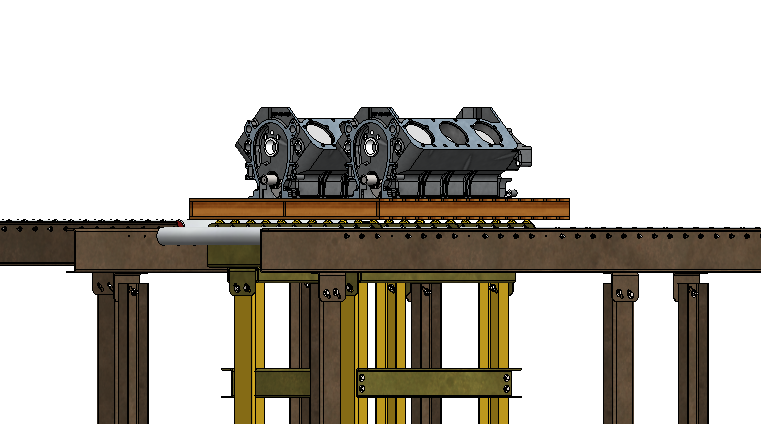

通过杠杆调动平台上移，确保下一步的正确运行，完成设定后重新运算算例。达到图示状态即可。

继续添加第三次运动所需的马达，同样是位移、时间控制。

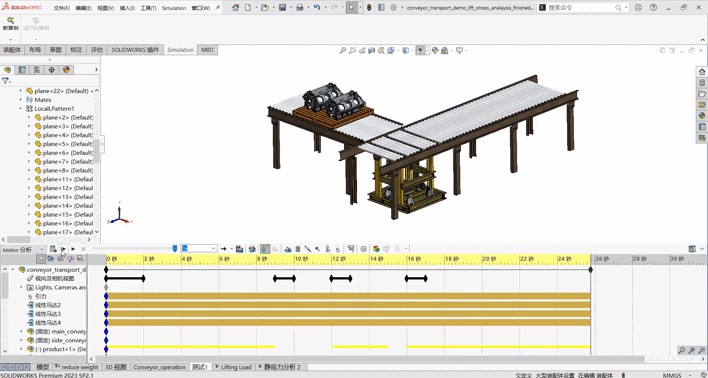

完成添加后运行算例，最终可以得到如下图所示。

详细操作视频见：

https://www.toutiao.com/video/7262641287843873320/?from_scene=all&log_from=236a98f7f5d3d_1691039178152
