SOLIDWORKS motion是一款高性能插件，SOLIDWORKS Motion运动仿真具有运动零部件的装配体装置，并能够计算 Motion仿真过程中在零部件上所形成的力。运行了 Motion 算例后，我们可将在单个零件上形成的力输出到Simulation以计算其应力和位移，为一个或多个时间画面输出Motion载荷，同时Simulation可以为每个选定的时间画面生成一个设计情形，增添有在特定时间画面所形成的 Motion 载荷，也就是我们今天所要学习的FEA联合仿真。
首先打开如下模型，在开始之前我们需要加载motion插件，在插件选项卡或者系统选项中找到并加载即可，窗口下方会默认出现motion算例，也即是我们进行分析的界面。

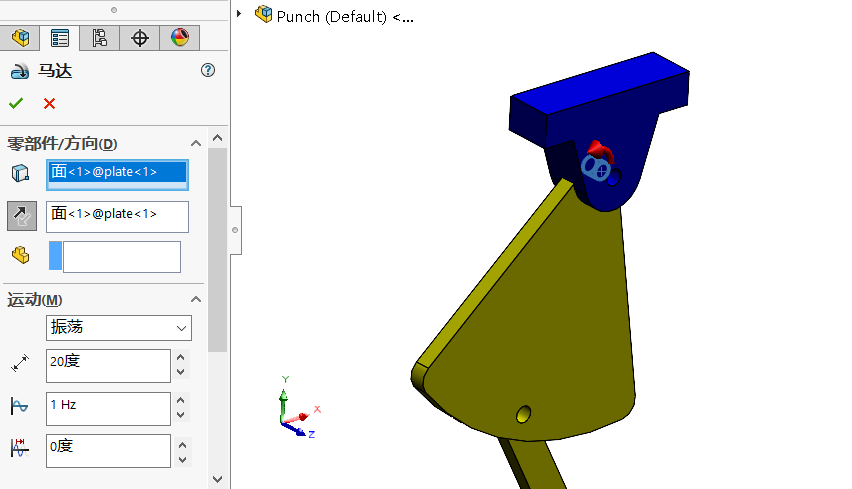

首先为算例定义马达以提供动力，添加应用于板零件中的旋转马达（振荡、1 Hz 频率、20 度振幅）。

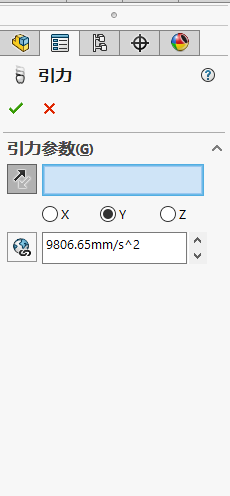

定义引力以模仿真实物理环境。
然后定义带选定材料钢（干性）的零件冲孔和模型之间的接触。

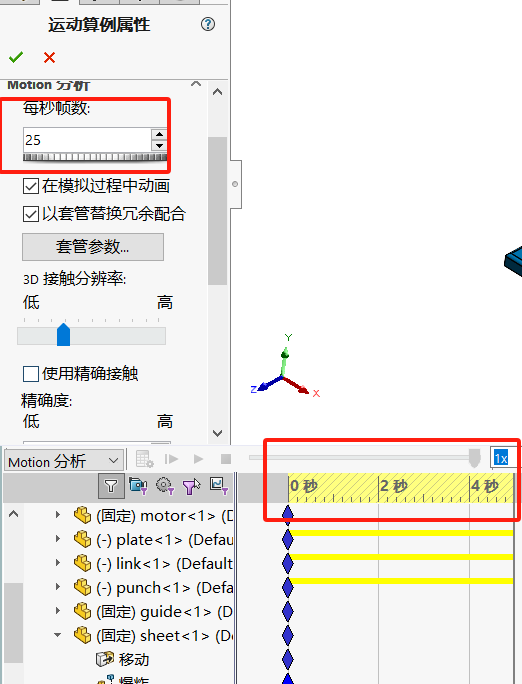

然后为motion分析为设定到每秒25个画面（即25帧）的算例属性以及5秒的分析持续时间。
需要注意，在运行 Motion 分析之前我们需要定义在 Motion 分析过程中记录Motion载荷（反作用力和力矩、加速度及速度等属性）的承载面，将承载面定义为配合定义的一部分。只有转移到面的力才可从Motion算例输出到Simulation。本次分析只考虑在Motion分析过程中转移到连杆零件的载荷。

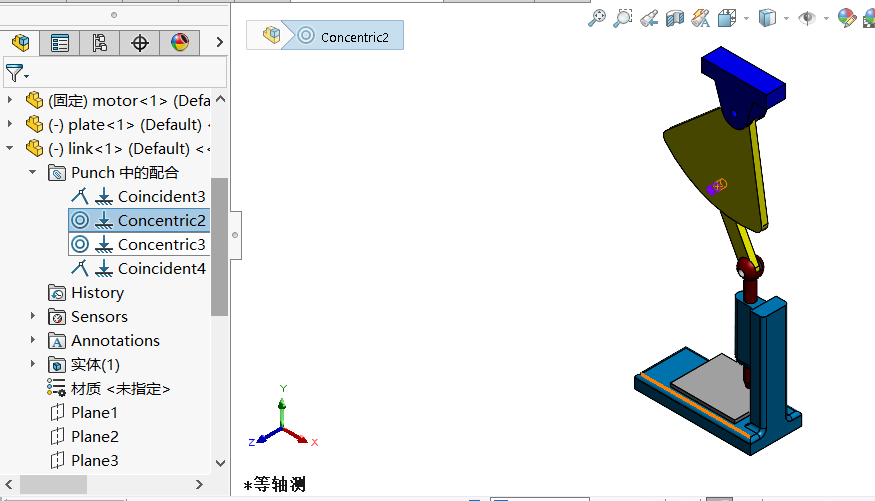

找到连杆零件中的配合并进行编辑特征。

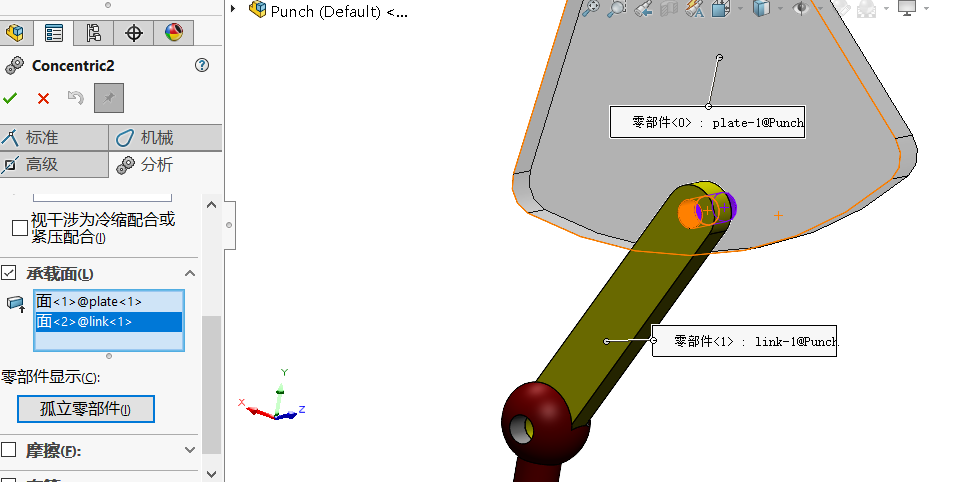

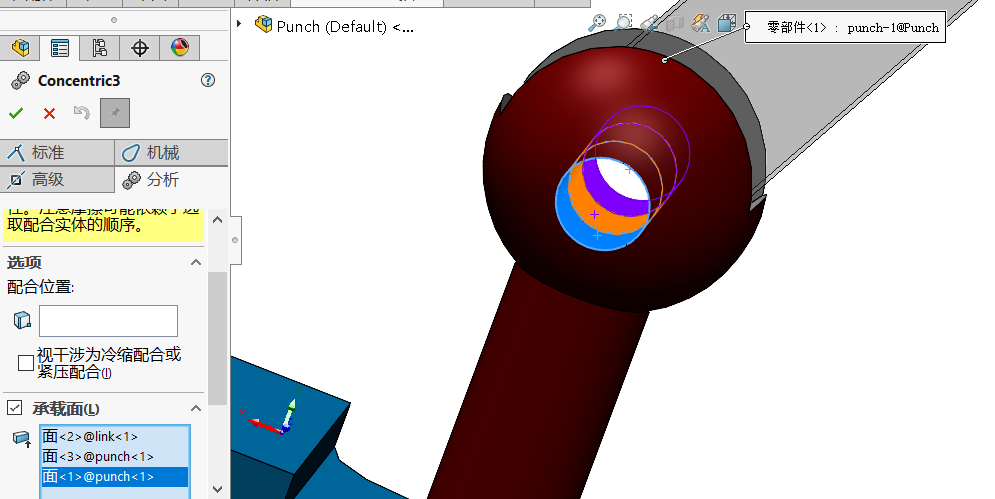

选择分析选项卡，勾选承载面并添加如下所示两面，然后单击完成。
重复上述操作对连杆零件下半部进行相同的分析配合。完成后运行算例即可得到motion运动结果

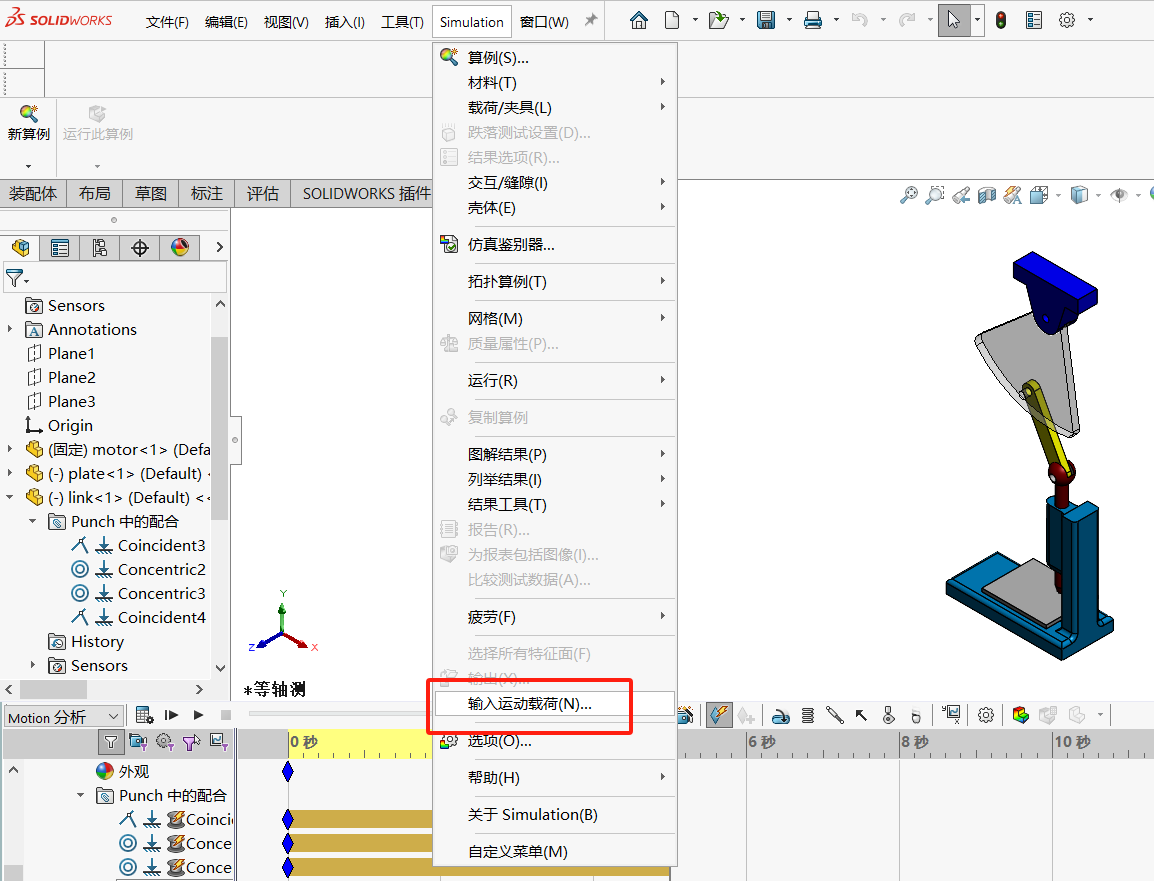

接下来加载simulation插件并准备将载荷输入其中进行分析。在软件上方simulation工具栏选择输入运动载荷并定义设计情形。

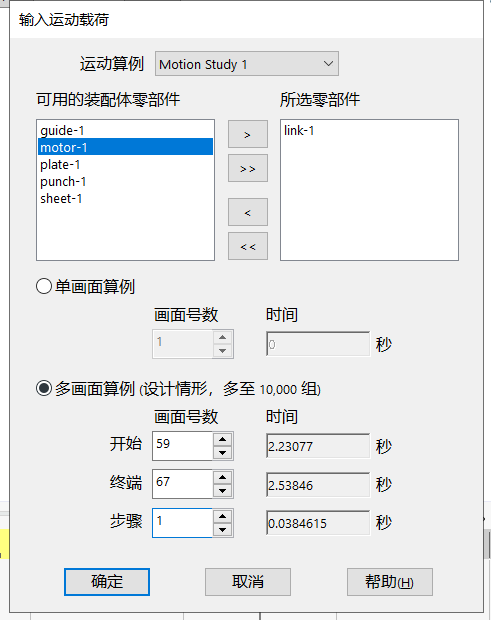

如下所示，选择可用的装配体零部件框中的连杆，然后单击将其移至所选的零部件框。 单击多画面算例（设计情形，多至10000组）。 在开始框中键入59，在结束框中键入67，然后单击确定。 Simulation自动在连杆零件文档中以预定义的设计情形生成新的设计算例。每个设计情形的载荷均在相关画面的特定时间瞬间内的 Motion 过程中形成。以上规格定义了 9 种设计情形，我们可通过分析所有设计情形的链接在最大应力可能在零件中形成时找出关键性时间瞬间。

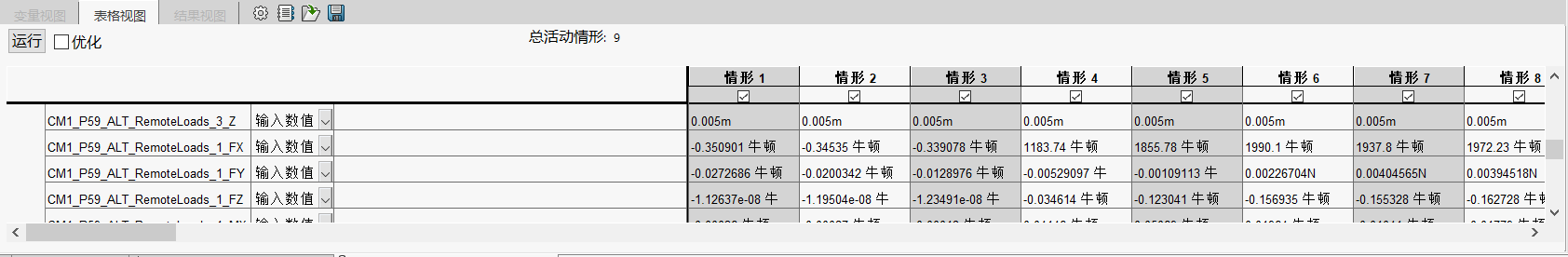

单独打开连杆零件即可看到下方出现了simulation算例，包括静态和设计，检查Motion 载荷的定义（引力、离心力和远程载荷）后在静态算例树中用右键单击其各自的图标并选择编辑定义，以灰色显示的栏区定义为链接参数。从 SOLIDWORKS材料库中为零件指派合金钢。单击设计算例选项卡审阅 9 个活动情形后运行分析活动情形。

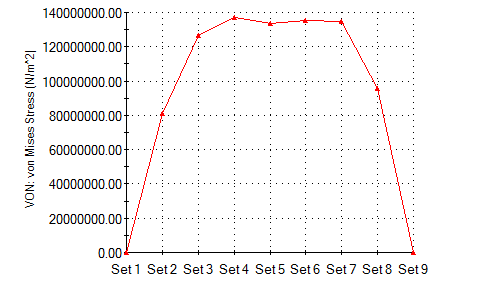

在结果图表中可得到如下图解，可以看到最大vonMises应力可能在与设计组 4、5、6对应的时间画面在连杆零件中发生。

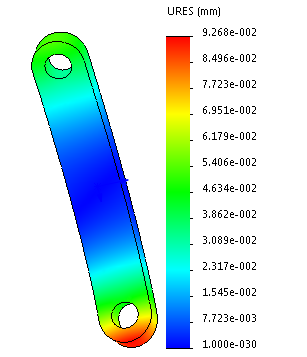

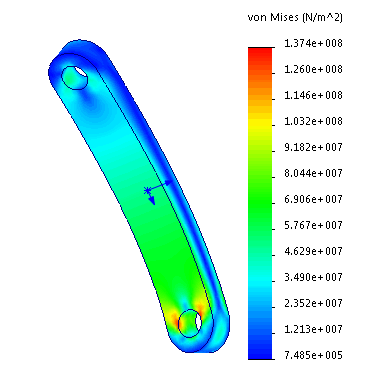

以情形4为例，可得到应力及合位移结果如下：
这样我们就完成了从motion到simulation的联合仿真分析。
