通过锁装置实例了解SOLIDWORKS motion实体接触及马达的高级用法

SOLIDWORKS motion能够帮助设计人员在设计前期判断是否能达到预期目标，通过学习如何有效使用用户界面的各个选项，设计人员将能够解决最复杂的机构问题。本次将通过锁装置实例来向大家介绍SOLIDWORKS motion中实体接触的概念，熟悉实体接触的定义，了解它们的限制，并在SOLIDWORKS motion中学会使用接触，同时介绍马达的更多功能和表达方法。

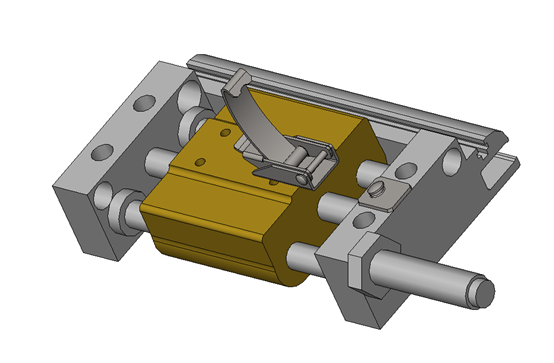

打开装配体文件，模型如下：

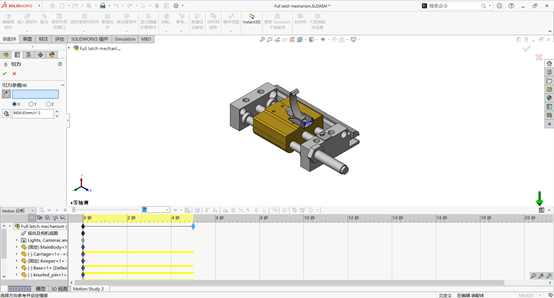

在这个锁紧机构中，中心锁扣将会用于固定黄色零件部分以防止其被弹簧顶开，。在这个模型中，我们用马达来代替配合功能以限制装配体自由度，比如设置旋转马达并定义转速为0。这样不会对运动模型带来更多约束，有助于减少冗余约束的数量。首先设置引力：

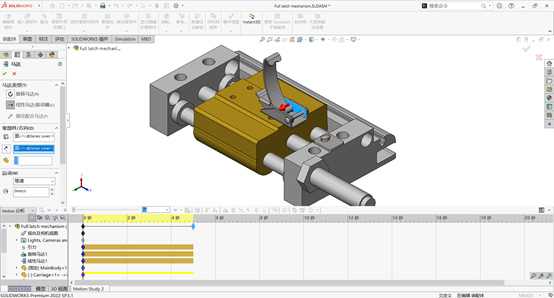

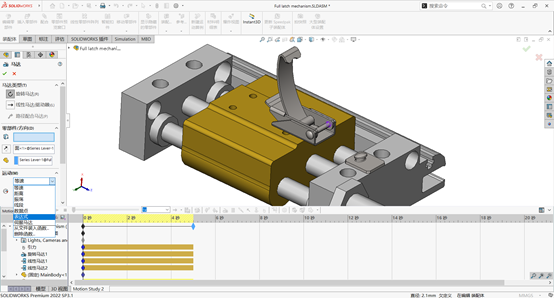

然后设置转速为0的旋转马达限制旋转：

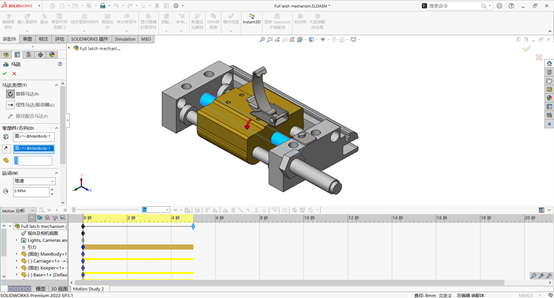

同理，设置平移速度为0的线性马达，以限制锁扣的水平方向自由度：

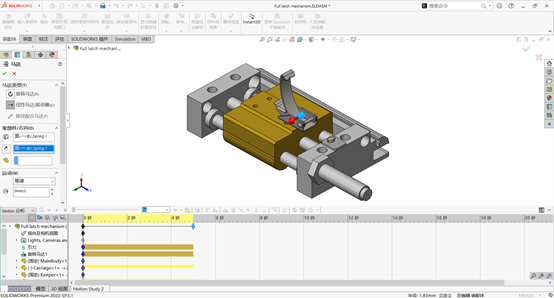

接下来对选定区域添加表达式驱动的旋转马达，SOLIDWORKS motion 允许用户以多种不同的方式设置马达的输入。处理经常使用的等速之外，还有很多其他方法，以表达式为例，表达式让用户定义一个轮廓，在各种数学函数的协助下支配马达运动：

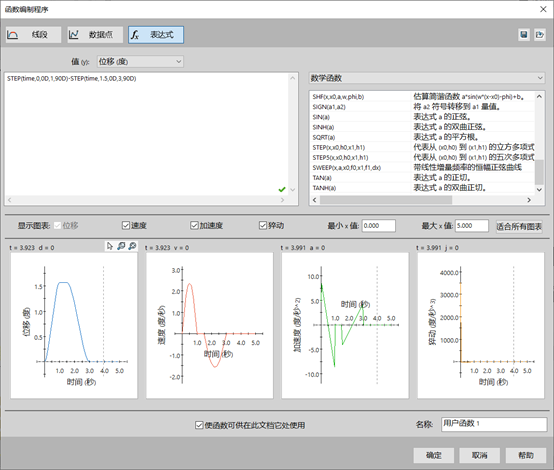

用图示步进函数定义旋转马达：

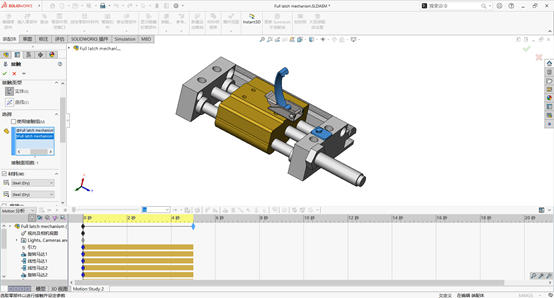

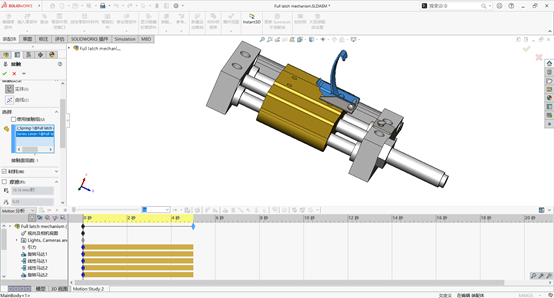

接下来定义实体接触，设置材料并取消摩擦：






这里要注意在运动算例属性里将帧数调大（25-100），不然锁扣下落的瞬时冲击无法捕捉。

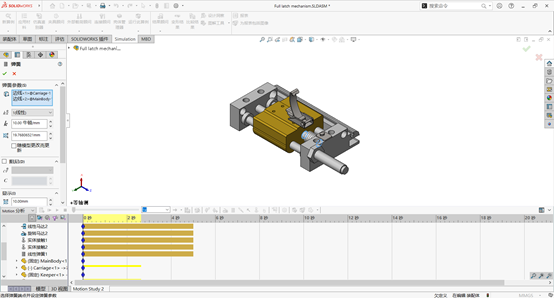

接下来定义弹簧以控制锁芯运动：

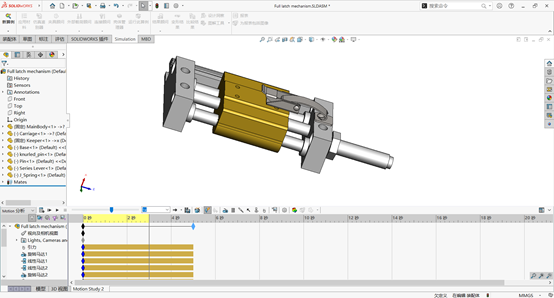

然后运行算例即可实现最终效果：



2022-10-31
